Technologie Turbo-Brayton
Air Liquide offre la technologie Turbo-Brayton pour la liquéfaction, la reliquéfaction et la réfrigération de gaz comme le biogaz, le méthane et le GNL. C’est une solution innovante, fiable et efficace, permettant d’économiser de l’énergie. Elle garantit un fonctionnement d’une grande fiabilité et dispose d’une haute efficacité énergétique, totalement exempt d’huile.
Product Description
Une solution innovante et fiable pour économiser de l’énergie
Air Liquide offre la technologie Turbo-Brayton pour la liquéfaction, la reliquéfaction et la réfrigération de gaz comme le biogaz, le méthane et le GNL. C’est une solution innovante, fiable et efficace, permettant d’économiser de l’énergie. Elle garantit un fonctionnement d’une grande fiabilité et dispose d’une haute efficacité énergétique, totalement exempt d’huile.
L’innovation de cette technologie réside essentiellement dans l’assemblage de tous les éléments actifs sur un même axe. La récupération de l’énergie mécanique de la turbine, le rendement élevé de la compression centrifuge et du moteur haute vitesse permet un rendement global élevé.
Le fonctionnement est très souple et la puissance froide peut être adaptée de 0 à 100% en changeant la vitesse de rotation du moteur, tout en maintenant un rendement élevé sur une large plage de fonctionnement (97% de rendement nominal à 50% de la puissance froide nominale).
Ceci convient particulièrement à des process où le besoin en puissance froide n’est pas constant et où l’économie d’énergie ainsi que la fiabilité sont des points clés. Le MTBF (Mean Time Between Failure) du Turbo-Brayton est de 105 000 heures et l’intervalle entre chaque maintenance est de 5 ans.
La technologie Turbo-Brayton
Le Turbo-Brayton est un équipement intégré comprenant :
-
Une ou plusieurs turbomachine(s) :
> Moteur synchrone haute vitesse sur paliers magnétiques
> Compresseur centrifuge à entrainement direct permettant un rendement élevé
> Une turbine dont la puissance est récupérée et utilisée pour réduire la consommation du moteur -
Une enceinte sous vide contenant un échangeur contre-courant
-
Un système de contrôle commande
Une solution adaptée à différentes applications
Pour la réfrigération
- Réfrigération entre 25K et 200K en fonction des besoins de chaque client
- Refroidissement pour la supraconductivité (HTS, SFCL) : bobine, moteur, générateur, câble…
- Purification et/ou séparation cryogénique des gaz
Pour la liquéfaction
- De tous les gaz ayant une température de saturation entre 25K et 200K : méthane, air, azote, oxygène, argon, xénon… (Jusqu’à 70 bars)
- Du biogaz
- Ou pour la reliquéfaction des boil-off: CnHm, GNL, LN2, Ar, O2 …
Une solution pour la reliquéfaction des boil-off adaptée à une variété d’applications marines et de bateaux
Le Turbo-Brayton pour la reliquefaction des BOG a été développé spécifiquement pour la marine, à destination des chantiers navals, des affréteurs ou des armateurs. La gamme du Turbo-Brayton propose des capacités de reliquéfaction allant de 0.2 t/h à 1.8 t/h, et au-delà en dupliquant les modules. Ce système de reliquéfaction des boil-off peut être installé sur des constructions neuves ou lors d’un rétrofit.
Cette technologie convient pour les:
- Navires souteurs (de 1000 à 10.000 m3)
- Navires propulsés au GNL
- Méthaniers (de 15 000 à 200.000 m3)
- Multigas carriers
- FLNG
Bénéfices clés
Economie d’énergie maximale
Tous les composants des systèmes Turbo-Brayton sont conçus pour être à la fois souples et économes en énergie (jusqu’à 40% du rendement de Carnot). Des économies d’énergie supplémentaires sont réalisées grâce au variateur de fréquence intégré, qui adapte automatiquement la vitesse du moteur en fonction de la puissance froide souhaitée.
Grande fiabilité
Grâce aux paliers magnétiques, les systèmes Turbo-Brayton offrent une fiabilité exceptionnelle et assurent une production en continu.
Certifié 100% exempt d’huile et respectueux de l’environnement
Pas de risque de dommages dus à la pollution par les hydrocarbures, aucun risque de pertes lors d’une interruption de fonctionnement, grâce à une technologie sans maintenance.
Module prêt à l’emploi
Le Turbo-Brayton étant conçu totalement skidé (tuyauteries, enceinte, réfrigérants, moteur, système de contrôle), l’ensemble est livré prêt à l’utilisation. L’installation est optimisée et le temps de mise en service est faible. Il vous suffit de brancher l’unité et de la démarrer.
Disponibilité maximale
Une des principales préoccupations d’Air Liquide est de fournir un produit qui garantit un fonctionnement en continu de votre système.
Un coût optimisé
Compte tenu des investissements et des coûts d’exploitation, nos solutions sont développées de manière à vous assurer les coûts les plus bas.

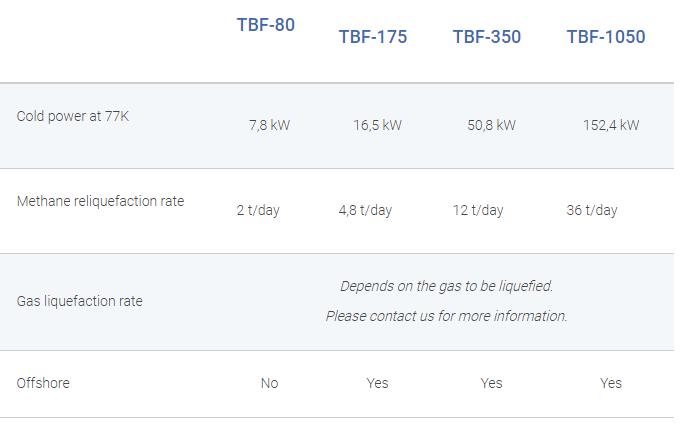

La gamme Turbo-Brayton
